Bis ins Mittelalter hinein konnte man Bewegungen nur durch die Angaben "schneller" oder "langsamer" beschreiben. Mit solchen vagen Aussagen konnte man Bewegung nicht vernünftig verstehen. Erst nachdem ein Bischof, Nikolaus von Oresme, im 14. Jahrhundert vorgeschlagen hatte, Bewegungen durch die Veränderung von Koordinaten zu beschreiben, war ein Fortschritt möglich. 300 Jahre später war Newton damit in der Lage, erstmals in der Geschichte der Menschheit, zu einem exakten und vollständigen Verständnis eines Teilgebiets der Physik zu kommen, der Mechanik.

Früher stellte man - nach den Vorschlägen von Nikolaus von Oresme und Descartes - mathematisch und mit Hilfe von Graphen Geschwindigkeiten v und zurückgelegte Wege s in Abhängigkeit von der Zeit dar. Man stellte sich vor, dass die Bewegung zu irgendeinem Zeitpunkt beginnt, heute würden wir das die Zeit 0 nennen, und dass man untersucht, welche Strecke oder welchen Weg s von da aus der bewegte Körper bis zu einem anderen Zeitpunkt, t, zurückgelegt hat.


Wenn du dich mit einer Freundin oder einem Freund treffen möchtest und sagst nur, wir wollen uns nach einem Weg s = 2 km um 3 Uhr treffen, verfehlt ihr euch höchstwahrscheinlich. Denn niemand kann sich allein auf diese Aussage hin vorstellen, in welcher Richtung sich der Treffpunkt befindet. Das gilt sogar bei einer eindimensionalen (linearen) Bewegung: Auf welcher Seite des Startpunkts soll denn der Treffpunkt liegen?

Die Angabe eines "zurückgelegten Weges s" hilft deshalb nur in Ausnahmefällen weiter.

.

Heutzutage beschreibt man Bewegungen lieber mit dem Ort x, der zur Zeit t erreicht ist. Und weil sich der Körper  i.A. in verschiedene Richtungen des Raums bewegen kann, wird der "erreichte Ort" durch die drei Koordinaten x, y, z im Raum beschrieben. Mathematisch fasst man die drei Koordinaten zu einem Vektor x, dem Ortsvektor, zusammen. Die Vektoreigenschaft wird durch Fettdruck ausgedrückt, oder, besonders in handschriftlichen Texten, man zeichnet über das Symbol x einen kleinen Pfeil, etwa so:

Wenn man dann eine Bewegung durch den Ort in Abhängigkeit von der Zeit beschreiben möchte, schreibt man x(t) (x in Fettdruck).

Bei einer Autofahrt kann der Ort mit Hilfe eines GPS-Geräts, wie im Navi, gemessen werden, der zurückgelegte Weg mit dem Kilometerzähler. In der englischen Sprache heißt Ort "position", und Weg in vielen Fällen "distance". Ortsänderung Δx heißt "displacement".

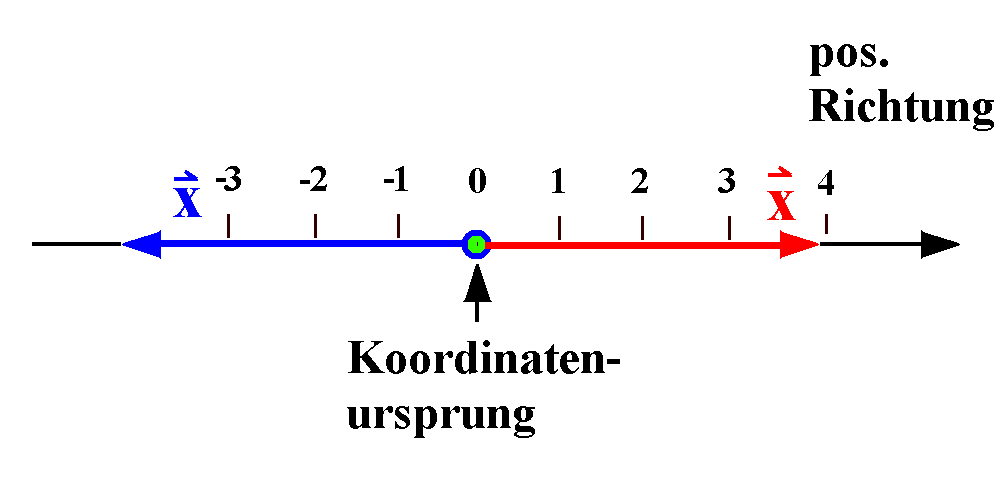

positive_negative_Koordinaten Bei einer eindimensionalen (linearen) Bewegung gibt es nur zwei Möglichkeiten, in die der Ortsvektor x (rot oder blau) zeigen kann.

Führt man ein Koordinatensystem mit Koordinatenursprung und positiver Koordinatenrichtung ein, kann man zwischen beiden Richtungen durch das Vorzeichen der Koordinate x unterscheiden.*)

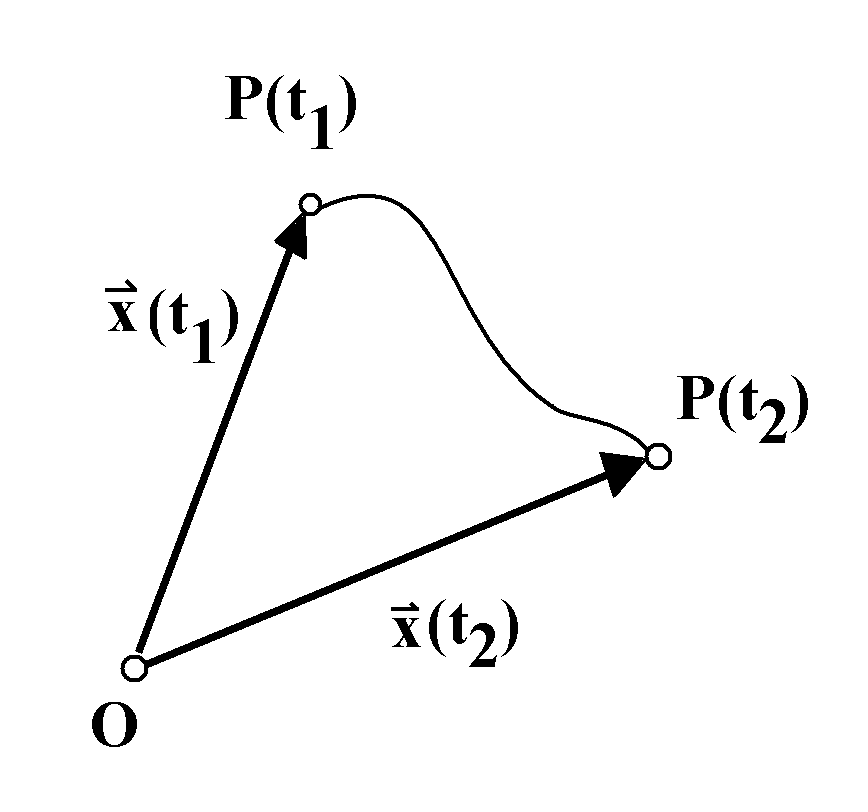

Ortsveränderung und Weg Zur Zeit t1 soll sich der Körper bei P(t1) befinden, zur Zeit t2 bei P(t2). Die Spitze des Ortsvektors x hat sich dabei von P(t1) nach P(t2) fortbewegt. O ist der gemeinsame Koordinatenursprung, an den alle Ortsvektoren "angeheftet" sind.

Eine Bewegung beginnt in der Regel irgendwo, an einem so genannten Anfangsort x0. Das könnte der Ort zu einer Zeit t0 sein. Häufig wählt man
t0 = 0. Dann wird zu diesem Zeitpunkt die Anzeige der Uhr auf 0 gestellt.

Natürlich kann man auf eine der Koordinaten  des Vektors x verzichten, wenn die Bewegung z.B. ausschließlich auf einer Tischplatte erfolgt (Bewegung in einer Ebene). Man kann auf 2 Koordinaten verzichten, wenn die Bewegung längs einer geraden Schiene oder einer Fahrbahn erfolgt (geradlinige Bewegung). Es verbleibt aber mindestens eine Koordinate, die sich im Lauf der Zeit t verändert. Sie wird in der Regel x(t) (ohne zusätzliches Vektorzeichen) genannt. x(t) kann positiv oder negativ oder auch 0 sein.

In vielen Schulbüchern ist auch heutzutage noch die Rede vom "zurückgelegten Weg s". Damit verwirren ihre Autoren manchmal ihre Leser, indem sie dann eigentlich die Ortskoordinate x oder den Ortsvektor x meinen. Wenn sie nach einem t-s-Graphen (bzw. s(t)-Graphen) fragen, erwarten sie einen t-x-Graphen. Die Entscheidung, was gemeint sein könnte, bleibt deinem Gespür überlassen.

Mit einer Aufgabe erklärst du dir den Unterschied zwischen Ort x und Weg s. Eine beliebte Frage zu einer hüpfenden Kugel wird hier diskutiert.

Betrachte die Bewegung eines Massenpunktes auf einem Kreis mit Radius r. Er startet zur Zeit 0 in einem bestimmten Punkt P. Wir wählen P als Koordinatenursprung.  Dann durchfährt der Massenpunkt den Kreis und kommt zur Zeit t wieder zum Punkt P zurück. Der zurückgelegte Weg entspricht dann dem Kreisumfang, also gilt zur Zeit t:  s(t) = 2·r·π. Aber der Massenpunkt ist wieder im Koordinatenursprung, und für den Ort zur Zeit t gilt x(t) = 0. Auch diese Überlegung macht dir den Unterschied zwischen Ort und Weg klar.

        Bewegungen werden durch die Angabe des Ortsvektors x (bzw. der Ortskoordinate x) im Laufe der Zeit beschrieben.

Diese 4 Größen solltest du sorgfältig auseinander halten:


Wesen

Symbol

Vorzeichen

Information über

Ort (Ortsvektor) Vektor x(t) (sinnlos) Betrag und Richtung
vor allem bei eindimensionalen Bewegungen:

Ort(skoordinate)
x-Koordinate des Ortsvektors x x(t) positiv, negativ und 0 Betrag und Richtung des Ortsvektors bei eindimensionalen Bewegungen.
z.B.  x(t) = - 4 m oder in einem anderen Fall: x(t) = 4 m ;
Die Richtung wird durch das Vorzeichen ausgedrückt.
Betrag des Ortsvektors Betrag des Ortsvektors x
|x(t)| nie negativ z.B.  |x(t)| = 4 m ; wohl nur als Abstand vom Koordinatenursprung brauchbar; keine Richtungsinformation
zurückgelegter Weg Länge des zurückgelegten Wegs s(t) nie negativ z.B.  s(t) = 4 m       (gemessen längs der Bahnkurve)

Noch einmal: In der Physik werden zur Beschreibung von Bewegungen vor allem der Ort(svektor) x bzw. die Ortskoordinate x verwendet. Gelegentlich wird auch die Ortskoordinate y verwendet.

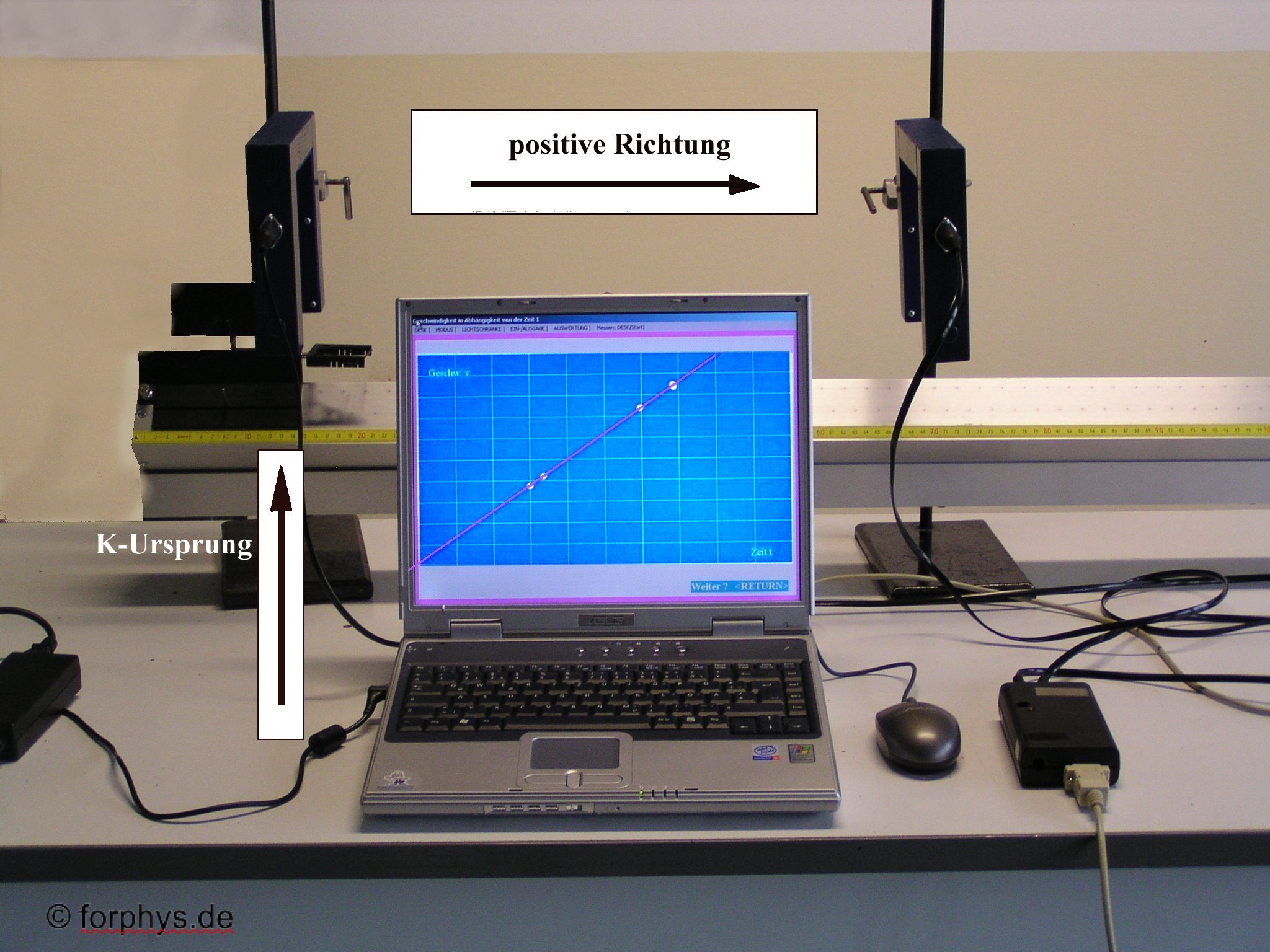

Fahrbahn-Versuch mit Koordinatensystem

Während "Wege" nur 0 oder positiv sein können und im Laufe der Zeit niemals kleiner werden können, kann eine Ortskoordinate auch negativ sein. Das setzt voraus, dass vor der Beschreibung oder Untersuchung einer Bewegung ein Koordinatenursprung  vereinbart wurden, bei einer linearen Bewegung auch eine positive Koordinatenrichtung. Das kann ganz willkürlich geschehen, aber häufig vereinfacht eine bestimmte Wahl die Überlegungen sehr stark. Ein Beispiel zeigt das Foto oben.

Im Foto wird mit zwei Lichtschranken die Laufzeit des Gleiters von der ersten zur zweiten Lichtschranke gemessen und die Geschwindigkeit beim Durchfahren der zweiten Lichtschranke. Mit dem Interface rechts (schwarzes Kästchen) werden die Zeitmessungen vorgenommen.

In der Regel muss vor der Untersuchung einer Bewegung ein Koordinatenursprung und eine positive Koordinatenrichtung vereinbart werden.

Ist das geschehen, bedeutet eine positive Ortskoordinate, dass sich der Körper in positive Koordinatenrichtung vom Ursprung entfernt hat, eine negative Ortskoordinate, dass der Körper entgegengesetzt dazu vom Ursprung entfernt ist.

In vielen Fällen braucht man die 3 Koordinaten gar nicht zu kennen, sondern kann - viel einfacher - mit dem Ortsvektor x allein schon - "koordinatenfrei" - argumentieren. Dabei sind andere Vektoren wie der Geschwindigkeits- oder aber der Beschleunigungsvektor, v bzw. a, besonders nützlich.


*) Bei einer eindimensionalen Bewegung legt man einen Einheitsvektor ex fest, der den Betrag 1 hat und längs der positiven Koordinatenrichtung orientiert ist. Für den Ortsvektor x gilt dann:    x = x · ex .   x  ist die Koordinate des Ortsvektors, die positiv und negativ sein kann. Ganz entsprechend: v = v · ex , a = a · ex .
